我公司与山东送变电一公司在2024年9月份施工陇东～山东 800 千伏特高压直流输电线路跨越京九铁路 K473+605 处架设电力线工程。

一、工程概况

本工程新建800kV线路跨越京九铁路 1 次。

N2471—N2474 段新建800kV线路于京九铁路里程K473+605，采用“耐-直-直-耐”跨越京九铁路。跨越处位置示意图如下：

1、铁路两侧跨越架搭设前，确定施工占地范围，并用白灰标记出来，搭设跨越架需要与当地政府沟通好，跨越架搭设前用中型履带式液压挖掘机（SY235H-S）来回碾压平整场地，将设置跨越架处的树木、杂草等进行清理，将跨越架搭设处地表松土清理并平整，保证基础平整度偏差不超过 2cm，保证地面无塌陷。场地平整完毕后用挖掘机进行压实，并进行静力触探试验来检测地基土承载力，由当地具有相应检测资质的检测单位进行跨越架基础承载力检测（采用轻型动态触探仪），并出具相应检测报告。夯实后地基土承载力大于25-陇东～山东 800 千伏特高压直流输电线路跨越京九铁路K473+605 处架设电力线工程施工方案160kPa 判断合格，地面平整夯实应超出跨越架架体四周各 3m，平整夯实后，对于平整完毕的场地采用水准仪进行复测，要求地面水平在±5°，严格控制标高，经监理验收，确认合格后方可进行下一步工序。鉴于该处地基属粉砂类土质，为进一步加强基础，在平整夯实地面基础上面采用 C20 混凝土制作跨越架垫层，铁路两侧跨越架垫层尺寸：顺铁路方向长 18.4m，宽 20.2m，厚 200mm。在距跨越架基础1米处，围绕架体四周挖排水沟，排水沟沟底宽 500mm，深 500mm， 边坡坡度1：1.5，并保证排水沟具有一定坡度，根据地势使雨水顺着排水沟流 向附近护坡排水沟中，保证跨越架地基不积水。跨越架四周排水沟外侧四周设 置挡水墙，挡水墙高 1.2m 宽 0.8m，坡比为 1:1，编织袋装土护坡的形式，挡水墙内的雨水通过排水沟由大功率抽水机排出，防止外侧积水流向跨越架排水沟。

2、铁路两侧各搭设 2 组跨越架，跨越架尺寸：14.4m（长）×16.2m（宽）× 25.5m（高），每组跨越架封网由 5 根φ16 迪尼玛绳作为承力索，由 5 根φ12 迪尼玛绳作为拉网绳，铁路和自闭线上方均按照每排间隔 2m 的搭设方式进行封 网，铁路上方每组封顶网需 15m 绝缘杆 23 排；自闭线在栅栏内距离铁路较近， 封网时与铁路上方防护网共用 6 根绝缘杆，故自闭线上方每组封顶网需 15m 绝 缘杆 3 排，则本次封网共需 15m 绝缘杆 52 排。铁路两侧跨越架高度为 25.5m，长度（顺铁路方向）14.4m，宽度（顺电力 线方向）16.2m，跨越架尺寸：1-3 排高 25.5m，4 排高 22.5m，5 排高 19.5m，6 排高 16.5m，7 排高 13.5m，8 排高 10.5m，9 排高 7.5m，10 排高 4.5m跨越架 搭设要求：按《电力建设安全规程第 2 部分：电力线路》（DL5009.2-2013）要 求，选用承插型盘扣式跨越架，立杆间距为 1.8m，横杆间距为 1.5m。

二、本项目临近营业线施工顺序及施工照片

1、项目施工流程图

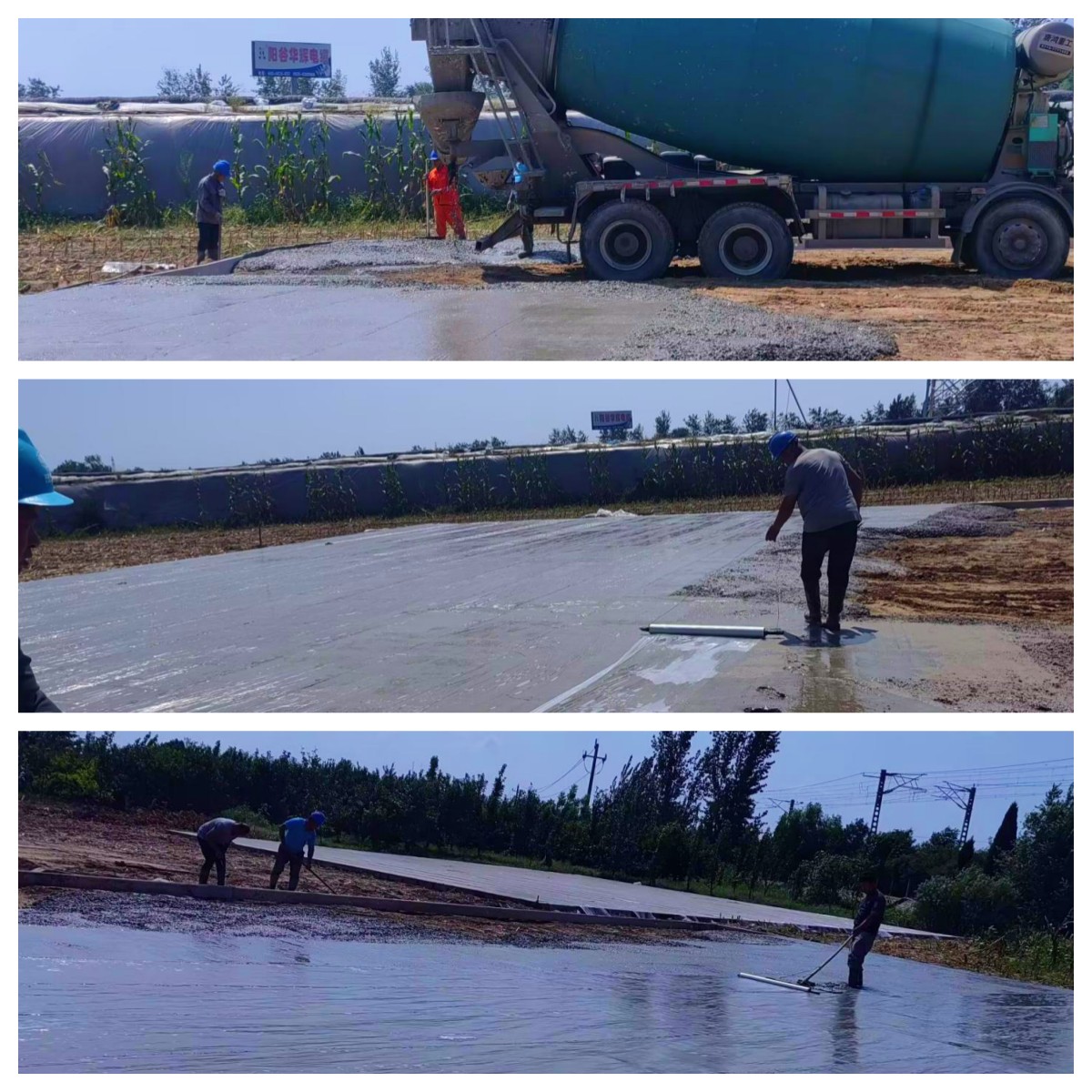

2、垫层浇筑施工照片

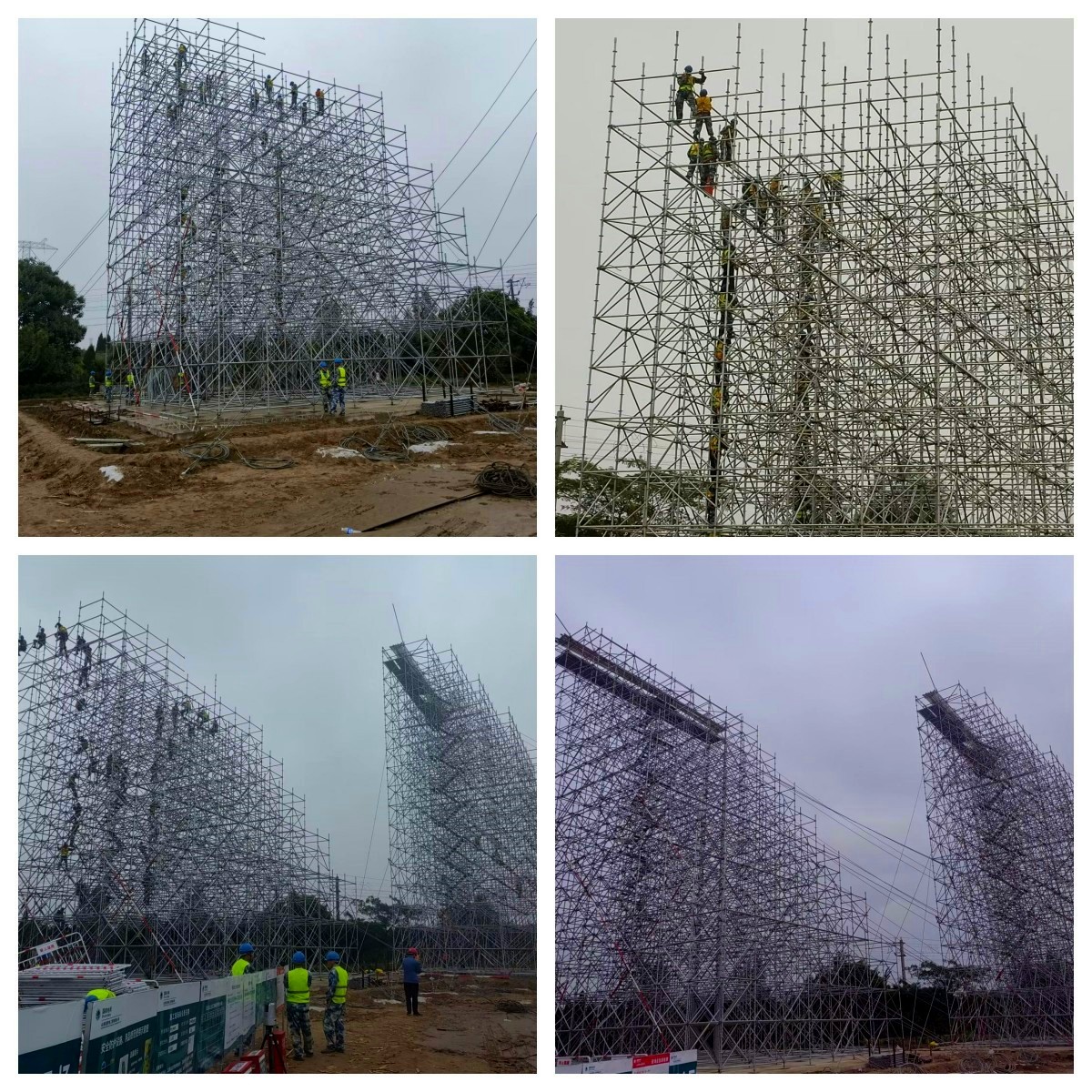

3、跨越架搭设施工照片

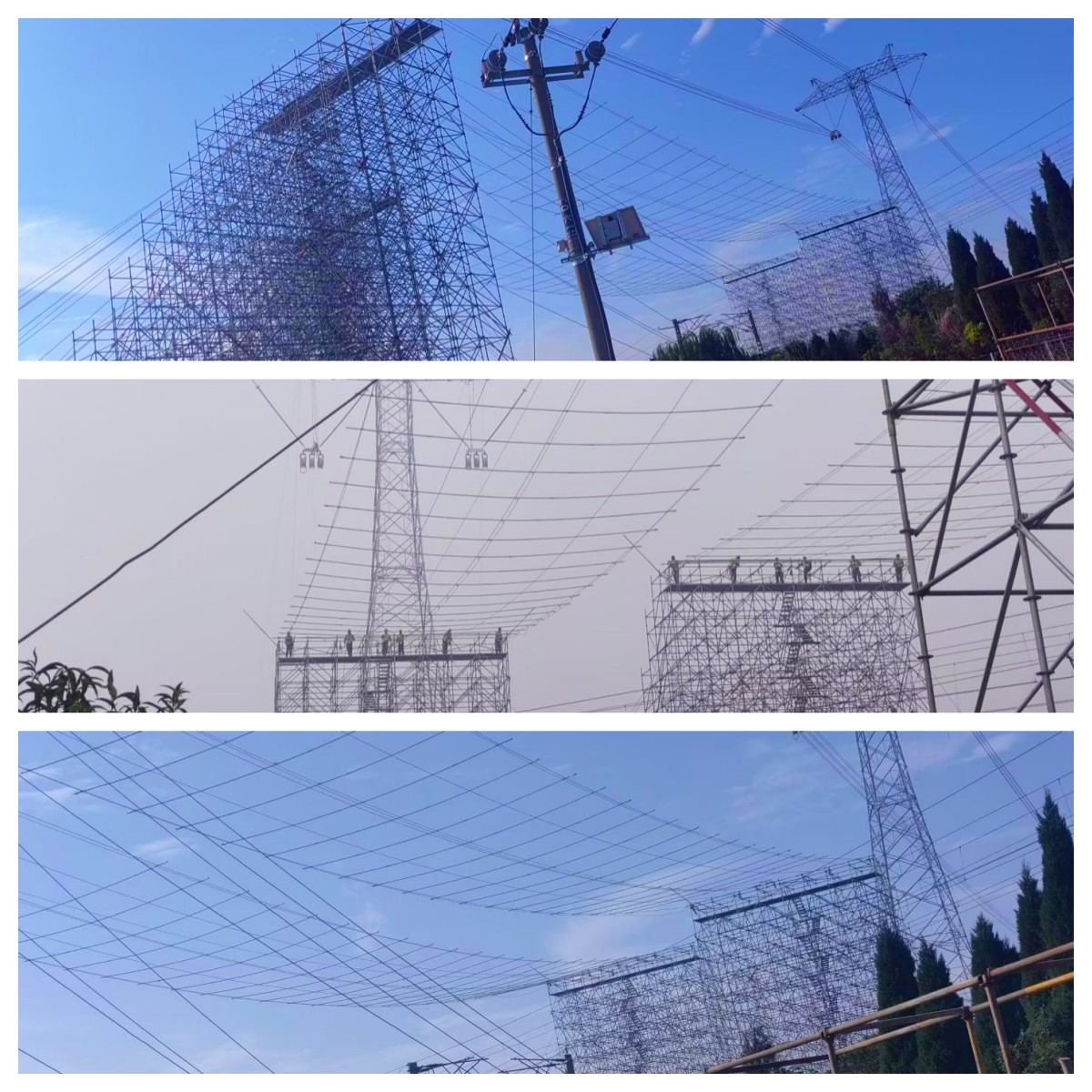

4、跨越架封网照片
